Protuzrakoplovni topovi 40 mm

Foto: Davor Purić
Protuzrakoplovni topovi 40 mm
29.12.2015.
u 15:36
Topovi M1, M12 te brodski topovi D60 koji su za razliku od prva dva osim u brodskoj varijanti prerađivani i za cestovni transport vučom
Pogledaj originalni članak

U zbirci Vojnog muzeja nalazi se više modela protuzrakoplovnih topova od kalibra 20 mm do 94 mm. Protuzrakoplovni topovi bili su znatno zastupljeni u postrojbama HV-a. Najveći dio došao je zarobljavanjem od JNA a dio i to manji nalazio se u skladištima koja su bila namijenjena teritorijalnoj obrani. Od modela u kalibru 40 mm nalaze se topovi M1, M12 te brodski topovi D60 koji su za razliku od prva dva osim u brodskoj varijanti prerađivani i za cestovni transport vučom,ali o tome drugom prilikom.

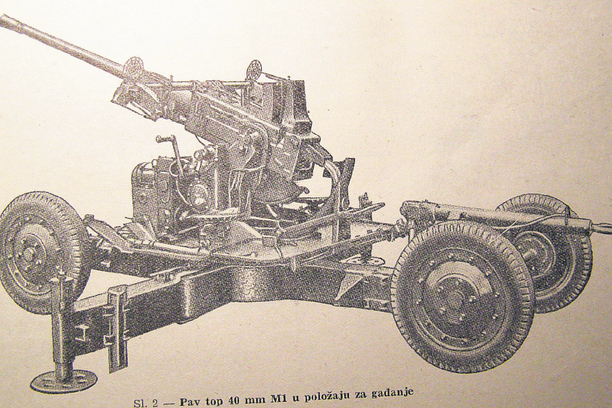

PZ top 40 mm M1

Ovo je brzometno automatsko oruđe koje je namijenjeno za borbu protiv zrakoplova na udaljenostima do 3000 metara.Osim za borbu protiv aviona pogodan je i za borbu protiv ciljeva na vodi i tlu. Puni se okvirima koji imaju 4 metka,a napunjen je kada se u spremnik utisne streljivo iz dva okvira. Top ima četverokraki lafet,opremljen je mehaničkom ciljničkom napravom M7A1 i napravom M3 koja se koristi slučaju oštećenja naprave M7A1. Top se bez obzira na upotrebu smatrao zastarjelim posebno što je inače u kategoriji nepreciznih oružja,a sve je zavisilo o obučenosti posluge. Osnovni problem određivanja mjesta susreta zrna i cilja pokušao se riješiti uvođenjem ciljničke naprave J-171 ali bez većih rezultata. Za top se koristi streljivo sa trenutno-obilježavajućim i streljivo sa pancirno-obilježavajućim zrnom kao i školsko.

TEHNIČKI PODACI:

  • Kalibar cijevi 40 mm
  • Početna brzina zrna 875 m/s
  • Najveći horizontalni domet
  • pancirno zrno 8658 m
  • trenutno rasprskavajuće zrno 4752 m
  • visinski 4660 m
  • Brzina gađanja 120 met/min
  • Okomito polje djelovanja
  • ručnim praćenjem -6˚ do +90˚
  • automatskim praćenjem.... -4˚ do +87˚
  • Horizontalno polje djelovanja 360˚
  • Težina topa u pohodnom položaju 2676 kg
  • Dužina cijevi 2248 mm
  • Širina topa u pohodnom položaju 1829 mm
  • Dužina topa u pohodnom položaju 5727 mm
